H74對夾旋啟式止回閥

所屬類別：止回閥系列

產品名稱：H74對夾旋啟式止回閥

產品標簽：H74W薄片止回閥,蝶型旋啟式止回閥

更新時間：2021/1/20 14:31:38

一、產品概述：

H74薄型對夾旋啟止回閥，是一種圓片式超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。水泵吸水關的底閥也屬于止回閥類。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。薄型止回閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場所最為適用。

二、產品特點：

1、水平管道或垂直管道均可使用，安裝方便；

2、閥瓣關閉快速，水錘壓力小；

3、動作靈敏、密封性能好；

4、流道通暢、流體阻力小；

5、閥瓣行程短、關閥沖擊力小；

6、整體結構、簡單緊湊、造型美觀；

7、使用壽命長、可靠性高。

三、型號解析

閥門類型	驅動方式	連接方式	結構形式	密封材質	壓力等級（PN）	閥體材質
H-薄型止回閥	自動	7	4	H、X	16	C/P

四、薄型對夾旋啟止回閥參數

型號	公稱通徑	試驗壓力		適用溫度		適用介質
型號	公稱通徑	殼體	密封	硬密封	軟密封	適用介質
H74H（X）-10	1.0	1.5	1.1	≤400℃	≤120℃**** ≤250℃	油、水、酸碘等液體
H74H（X）-16	1.6	2.4	1.76
H74H（X）-25	2.5	3.75	2.75
H74H（X）-40	4.0	6.0	4.4

五、標準產零件材料組合

閥體	碳鋼，不銹鋼
閥板	碳鋼，不銹鋼，CF8
O-型環	丁腈或乙丙橡膠，氟化橡膠
螺釘墊圈	不銹鋼
吊環	碳鋼

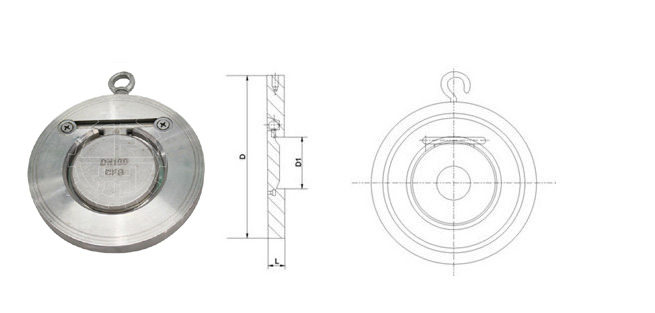

六、H74薄型對夾旋啟止回閥主要尺寸

公稱通徑	D	L		D
公稱通徑	D	I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	283	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	613
600	482	70	90	698	737	734	750
